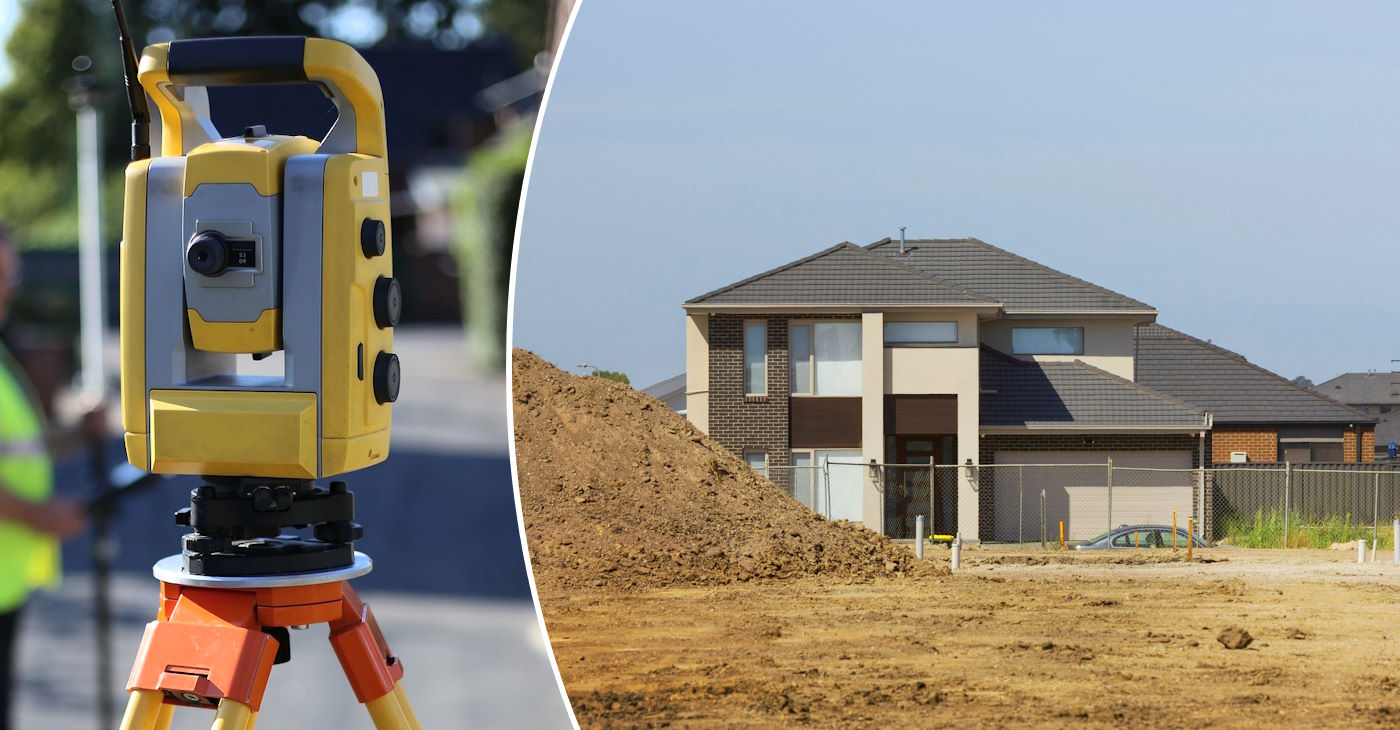

En totalstation är ett mätinstrument som används för att mäta avstånd och vinklar mellan olika punkter på ett område. Den gör det möjligt att skapa noggranna kartor och 3D-modeller genom att mäta exakta positioner, vilket används både inom bygg- och anläggningsarbete samt vid geodetiska och topografiska undersökningar. I denna artikel tar vi reda på mer fakta om hur en totalstation faktiskt fungerar, vad de används till samt hur man gjorde förr i tiden, innan dessa teknologiska framsteg.
Vi börjar med: Hur fungerar en totalstation?

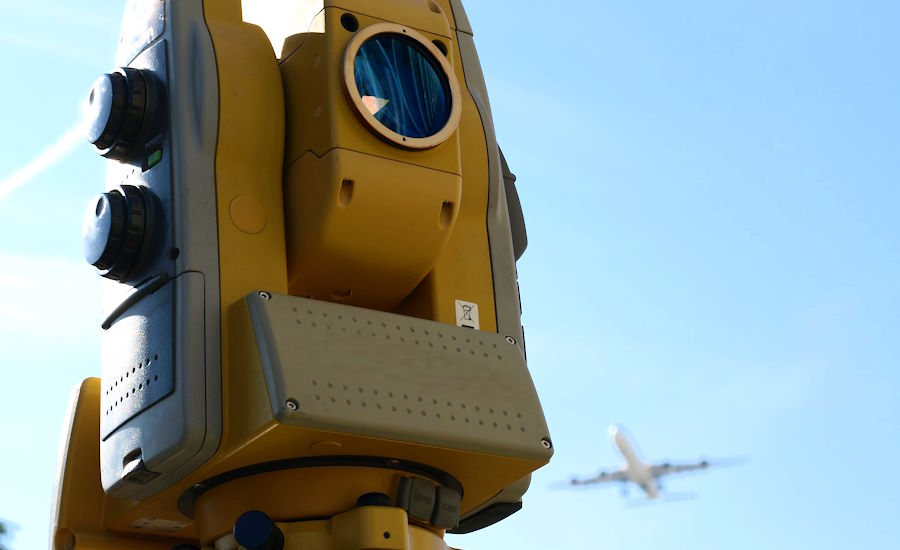

En totalstation fungerar genom att kombinera avancerad optisk och elektronisk teknik för att mäta både avstånd och vinklar med hög precision. Kärnan i dess funktion är att den skickar ut en laserstråle mot ett mål, vanligtvis en prismareflektor som placeras vid den punkt som ska mätas. När laserstrålen träffar prismat reflekteras strålen tillbaka till totalstationen, där tiden det tar för strålen att resa fram och tillbaka registreras. Genom att beräkna denna tid kan avståndet mellan totalstationen och målet bestämmas med extrem noggrannhet. Samtidigt mäts vinkeln till målet både horisontellt och vertikalt. Kombinationen av dessa mätningar gör det möjligt att bestämma den exakta tredimensionella positionen för varje punkt som mäts.
Modern teknik i totalstationer innebär också att många modeller använder infrarött ljus eller synliga lasrar för att förbättra noggrannheten och funktionaliteten, även på långa avstånd eller i utmanande miljöer. Dessa avancerade mätningar gör totalstationer till ett absolut måste i allt från stora infrastrukturprojekt till detaljerade byggnadsplaneringar.
Viktiga delar hos en totalstation:
Avståndsmätare
Använder laser- eller infraröd teknik för att mäta avstånd med millimeterprecision. Detta gör att stora och små områden kan mätas noggrant, även över flera hundra meter. Lasern är ofta tillräckligt stark för att mäta över långa avstånd, vilket gör totalstationen till ett mycket flexibelt verktyg.
Vinkelmätare
En elektronisk teodolit är inbyggd i totalstationen för att mäta horisontella och vertikala vinklar. Den höga noggrannheten hos vinkelmätningen säkerställer att varje punkt kan lokaliseras exakt i förhållande till en referenspunkt, vilket är avgörande för att korrekt kartlägga ett område.
Inbyggd dator
Den inbyggda datorn bearbetar insamlade data i realtid och lagrar mätresultaten. Den gör också beräkningar för att konvertera rådata till användbar information som kan exporteras till CAD- eller GIS-programvaror. Detta gör att ingenjörerna kan bearbeta och analysera data direkt på fältet, vilket minskar risken för felaktigheter och gör processen mycket effektivare.
Målreflektor (prisma)
En viktig del av totalstationens funktion är prismareflektorn, som placeras på de punkter som ska mätas. Prismat reflekterar laserstrålen tillbaka till totalstationen, vilket gör att avståndet kan beräknas noggrant. Det finns även totalstationer som använder så kallad ”reflektorlös” teknik, där ingen fysisk reflektor behövs, vilket ger ännu större flexibilitet.
Genom denna samverkan mellan komponenterna kan totalstationer exakt registrera positioner på millimeternivå, vilket gör dem till ett viktigt verktyg inom allt från konstruktion till lantmäteri och arkeologiska utgrävningar.
Vad används mätinstrumentet till?
Totalstationer har många användningsområden och används av yrkesgrupper som bygg- och anläggningsingenjörer, geodeter och lantmätare. De är särskilt användbara i projekt där hög precision och noggrannhet krävs. Några av de vanligaste användningsområdena inkluderar:
Kartläggning av terräng
Totalstationer används för att skapa detaljerade kartor över ett område, vilket är avgörande för planeringen av vägar, byggnader och annan infrastruktur. Dessa kartor ger viktig information om höjdskillnader och terrängens form.
Utsättning av byggprojekt
Totalstationer säkerställer att byggnader och konstruktioner placeras exakt på rätt plats i enlighet med ritningarna. Det är ett viktigt verktyg för att minska risken för avvikelser under byggprocessen.
Volymmätning
Vid vägbyggen, gruvdrift och andra projekt används totalstationer för att beräkna volymer av jord, grus eller annat material. Detta ger exakta data som hjälper till att planera och optimera materialanvändningen.
3D-skanning
Totalstationer med 3D-skanningsteknik kan skapa tredimensionella modeller av områden och byggnader, vilket används för senare analys och visualisering. Detta är särskilt användbart vid byggnadsrenovering och arkeologiska projekt.
Underhåll och inspektion
Genom regelbundna mätningar kan totalstationer användas för att övervaka deformationer eller rörelser i befintliga strukturer, såsom broar och byggnader. Detta hjälper till att upptäcka förändringar över tid, vilket kan förebygga strukturella problem och bidra till underhåll av anläggningar.
Användningsområden för totalstationer
Totalstationer har en nyckelroll inom bygg- och anläggningsindustrin, men deras användning sträcker sig även till geodetiska undersökningar, arkeologi, gruvdrift, väg- och järnvägsbyggen samt inom skogsbruk. De används främst när noggrannhet och precision är avgörande, till exempel vid höghusbyggen där millimeternoggrannhet krävs för att varje våningsplan ska stå i exakt linje med det föregående.
Hur arbetar man med en totalstation?

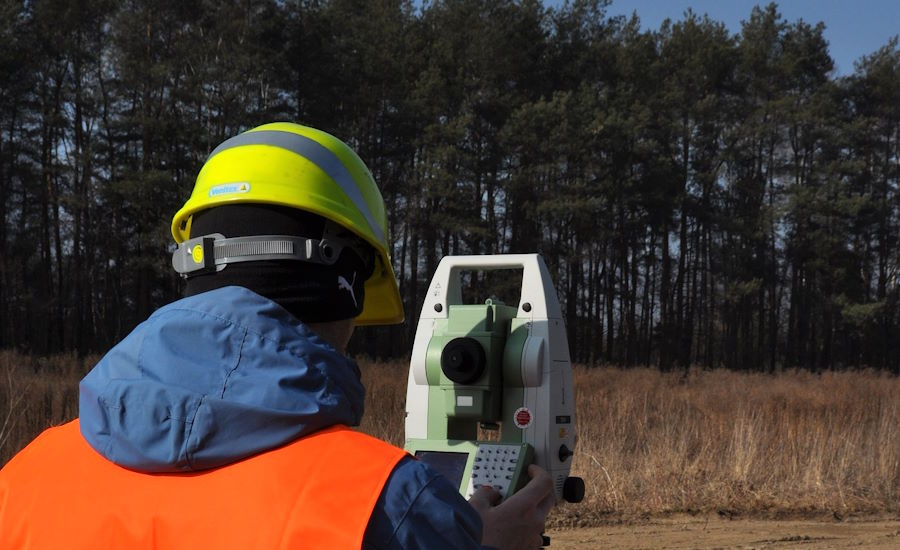

Arbete med en totalstation kräver både teknisk kompetens och noggrann planering. Först måste instrumentet placeras på en stabil grund och justeras så att det är helt plant. Därefter väljs ett känt startpunkt som referens, varefter mätningar utförs genom att rikta totalstationens teleskop mot prismareflektorn vid varje ny punkt. Avstånd, höjdskillnad och vinklar registreras, vilket gör att en exakt karta över området kan skapas.
De flesta moderna totalstationer är utrustade med programvara som gör det möjligt att bearbeta och analysera data direkt på plats. Den inbyggda datorn kan utföra komplexa beräkningar, såsom transformationer mellan olika koordinatsystem, och data kan exporteras till CAD-program för vidare bearbetning och visualisering.
Vad behövs för andra verktyg för att göra samma jobb?
Före totalstationens introduktion var mätningen av områden och konstruktioner en mer arbetsintensiv och komplicerad process som krävde flera separata verktyg, var och en för sin specifika funktion:
Teodoliter
Användes för att mäta både horisontella och vertikala vinklar med hög precision, men de kunde inte mäta avstånd. För att skapa en fullständig kartläggning krävdes ofta ytterligare verktyg.
Laserverktyg
Rotationslaser, planlaser och tvåfallslaser kan skapa laserplan i olika fall som sedan kan användas för att göra olika slags mätningar. För utomhus användning är grön färg mer synlig för ögat än de röda laserstrålarna. Det finns dessutom hjälpmedel i form av lasermottagare, särskilda glasögon osv.
Stålmätband
För avståndsmätning användes manuella mätband av stål eller andra material. Denna metod var både tidskrävande och mindre noggrann, särskilt över längre sträckor, och risken för fel ökade vid ojämna terränger eller stora avstånd.
Nivelleringsinstrument
För att mäta höjdskillnader behövdes ett separat verktyg som nivelleringsinstrument. Dessa användes för att fastställa hur mark eller terräng förändras i höjd, men krävde ofta manuella beräkningar för att integreras med andra mätdata.
Triangulering och kedjemätning
Äldre metoder som triangulering krävde beräkning av vinklar mellan fasta punkter för att fastställa avstånd och positioner. Kedjemätning innebar att fysiska kedjor användes för att mäta avstånd på marken, vilket var både tidskrävande och utsatt för fel.
Totalstationen kombinerar alla dessa funktioner i ett enda instrument, vilket gör att avstånd, vinklar och höjder kan mätas samtidigt och med större noggrannhet. Den digitala tekniken minskar behovet av manuella beräkningar och effektiviserar hela mätprocessen, vilket sparar tid och ökar precisionen i både små och stora projekt.
Hur gjorde man förr i tiden?
Innan totalstationer och modern elektronik blev tillgängliga, utfördes mätningar med hjälp av manuella metoder och enklare optiska instrument. Man använde ofta kedjemåttband för att mäta avstånd och använde sig av triangulering för att bestämma positioner. Denna metod innebar att man placerade mätpunkter i ett område och använde trigonometriska formler för att beräkna avstånd och vinklar mellan dem. Denna process var tidskrävande och krävde hög noggrannhet från mätaren, samtidigt som resultaten ofta innehöll små fel som ackumulerades över stora områden.
Vad kostar en totalstation?
Kostnaden för en totalstation kan variera kraftigt beroende på modell, funktioner och tillverkare. En enkel totalstation för grundläggande mätuppdrag kan kosta mellan 50 000 och 100 000 SEK, medan avancerade modeller med 3D-skanningsfunktioner och GPS-integration kan kosta flera hundra tusen kronor.
Exempel på kostnader:
Grundläggande modeller
50 000 – 100 000 kronor.
Medelavancerade modeller
100 000 – 250 000 kronor.
Avancerade modeller
250 000 – 600 000 kronor.
Går det att hyra totalstationer istället?
För företag och entreprenörer som bara behöver en totalstation för kortare projekt är hyra ett alternativ. Hyreskostnader kan variera från cirka 500 till 1500 SEK per dag beroende på modell och uthyrningsföretag. Många företag erbjuder också långtidshyra, vilket kan vara mer ekonomiskt för längre projekt.
Sammanfattning: Totalstationens roll inom bygg och anläggning
Totalstationen har revolutionerat mättekniken inom bygg- och anläggningsindustrin genom att möjliggöra exakta mätningar av både små och stora områden med hög noggrannhet. Genom att kombinera avståndsmätning, vinkelberäkning och digital datahantering i ett och samma verktyg, har den förenklat utsättning och kartläggning av komplexa projekt. För de som arbetar inom byggbranschen, geodetiska undersökningar eller andra områden som kräver exakta mätdata är en totalstation extremt viktig.
